35| 订单超时未支付-定时关单功能设计和开发

· · · ·

### 订单超时未支付-定时关单功能流程设计

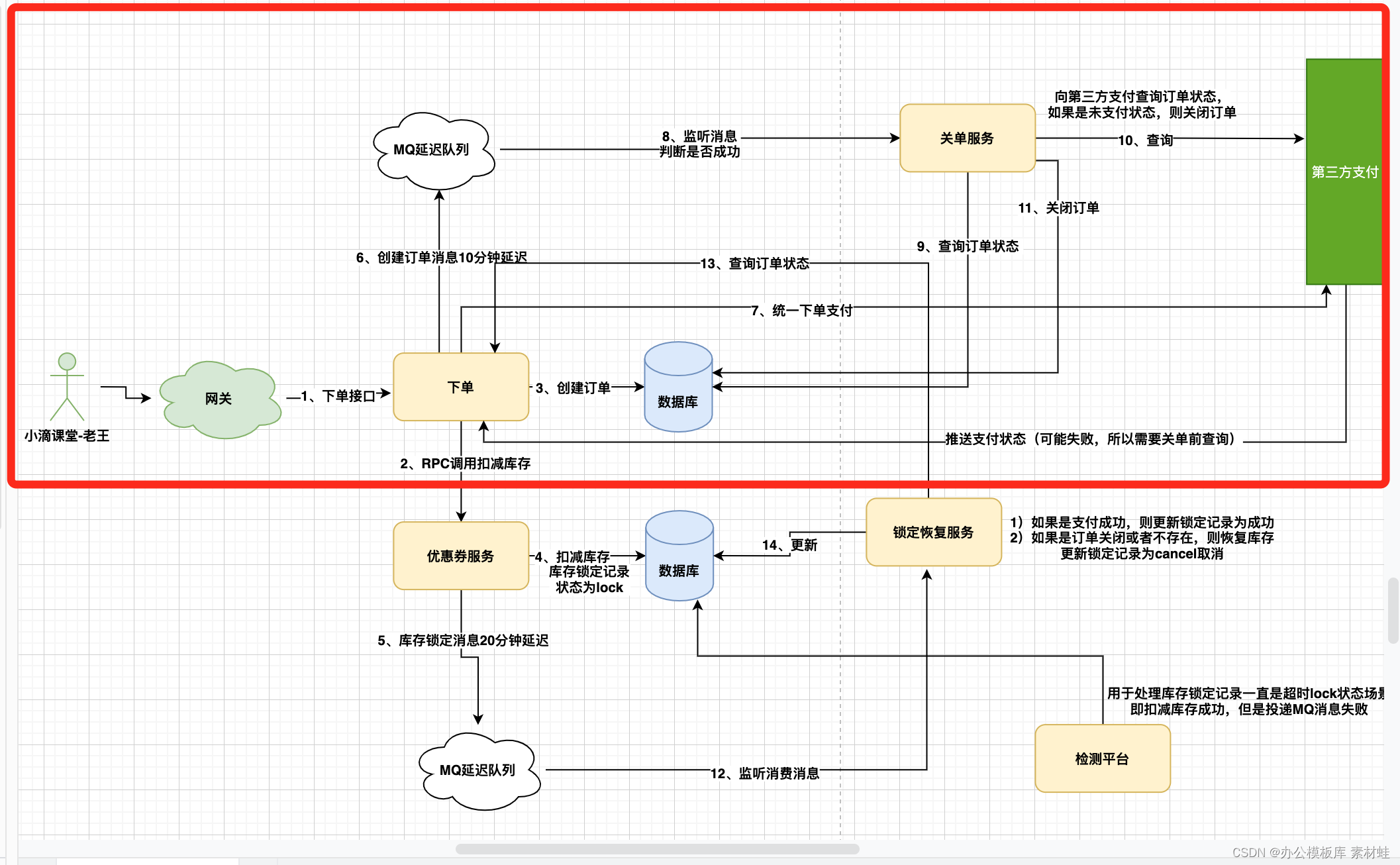

* 业务流程梳理
  * 消息消费-关单流程设计

![](https://yn-blog.oss-cn-chengdu.aliyuncs.com/v_2023/2024-09-12/0c034884-ab34-4921-8ba0-30ee37ab4457.png)

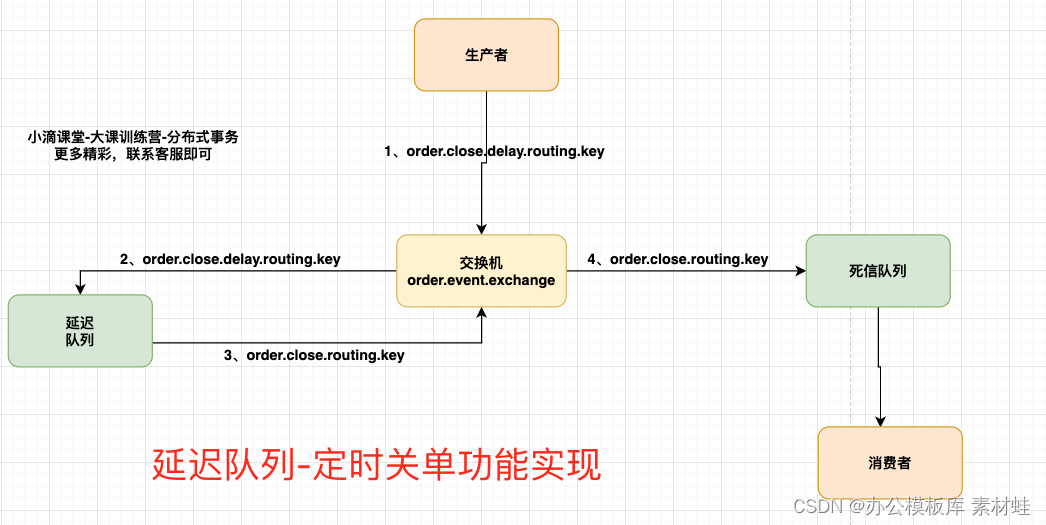

### 定时关单RabbitMQ延迟消息交换机和队列配置

![](https://yn-blog.oss-cn-chengdu.aliyuncs.com/v_2023/2024-09-12/33bd64eb-7276-417b-93ba-6333893ae751.png)

* 配置文件

```yml
#自定义消息队列配置，发送锁定库存消息-》延迟exchange-》lock.queue-》死信exchange-》release.queue
mq:
 config:
  #延迟队列，不能被监听消费
  order_close_delay_queue: order.close.delay.queue
  #延迟队列的消息过期后转发的队列
  order_close_queue: order.close.queue
  #交换机
  order_event_exchange: order.event.exchange
  #进入延迟队列的路由key
  order_close_delay_routing_key: order.close.delay.routing.key
  #消息过期，进入释放队列的key,进入死信队列的key
  order_close_routing_key: order.close.routing.key
  #消息过期时间,毫秒,测试改为15秒
  ttl: 15000
```

* 配置类

```java
@Configuration
@Data
public class RabbitMQConfig {
    /**
     * 交换机
     */
    @Value("${mq.config.order_event_exchange}")
    private String eventExchange;
    /**
     * 延迟队列
     */
    @Value("${mq.config.order_close_delay_queue}")
    private String orderCloseDelayQueue;
    /**
     * 关单队列
     */
    @Value("${mq.config.order_close_queue}")
    private String orderCloseQueue;
    /**
     * 进入延迟队列的路由key
     */
    @Value("${mq.config.order_close_delay_routing_key}")
    private String orderCloseDelayRoutingKey;
    /**
     * 进入死信队列的路由key
     */
    @Value("${mq.config.order_close_routing_key}")
    private String orderCloseRoutingKey;
    /**
     * 过期时间
     */
    @Value("${mq.config.ttl}")
    private Integer ttl;
    /**
     * 消息转换器
     * @return
     */
    @Bean
    public MessageConverter messageConverter(){
        return new Jackson2JsonMessageConverter();
    }
    /**
     * 创建交换机 Topic类型，也可以用dirct路由
     * 一般一个微服务一个交换机
     * @return
     */
    @Bean
    public Exchange orderEventExchange(){
        return new TopicExchange(eventExchange,true,false);
    }
    /**
     * 延迟队列
     */
    @Bean
    public Queue orderCloseDelayQueue(){
        Map<String,Object> args = new HashMap<>(3);
        args.put("x-dead-letter-exchange",eventExchange);
        args.put("x-dead-letter-routing-key",orderCloseRoutingKey);
        args.put("x-message-ttl",ttl);
        return new Queue(orderCloseDelayQueue,true,false,false,args);
    }
    /**
     * 死信队列，普通队列，用于被监听
     */
    @Bean
    public Queue orderCloseQueue(){
        return new Queue(orderCloseQueue,true,false,false);
    }
    /**
     * 第一个队列，即延迟队列的绑定关系建立
     * @return
     */
    @Bean
    public Binding orderCloseDelayBinding(){
        return new Binding(orderCloseDelayQueue,Binding.DestinationType.QUEUE,eventExchange,orderCloseDelayRoutingKey,null);
    }
    /**
     * 死信队列绑定关系建立
     * @return
     */
    @Bean
    public Binding orderCloseBinding(){
        return new Binding(orderCloseQueue,Binding.DestinationType.QUEUE,eventExchange,orderCloseRoutingKey,null);
    }
}
```

### 订单微服务下单-延迟消息功能测试开发和注意事项

* 测试代码编写测试

```java
@RunWith(SpringRunner.class)
@SpringBootTest(classes = OrderApplication.class)
@Slf4j
public class DemoApplicationTests {
    @Autowired
    private RabbitTemplate rabbitTemplate;
    @Test
    public void send(){     rabbitTemplate.convertAndSend("order.event.exchange","order.close.delay.routing.key","23342342");
  }
}

```

* 注意
  * IOC容器存在不行，RabbitMQ默认是懒加载模式
  * 只有微服务监听mq，才会创建对应的队列和交换机，所以编写测试方法或者写监听器就行
  * 如果MQ已经存在对应的队列，则不会重新创建
  * 修改配置后，需要删除队列重新建立生效
  * 如果队列和交换机已经存在，重新启动项目会有错误警告，可以忽略

### 订单超时未支付定时关单-发送消息功能开发

* 消息协议介绍

```java
@Data
public class OrderMessage {
    /**
     * 消息队列id
     */
    private Long messageId;
    /**
     * 订单号
     */
    private String outTradeNo;
}

```

* 发送功能开发

```java

//MQ发送延迟队列 TODO，用于自动关单
OrderMessage orderMessage = new OrderMessage();
orderMessage.setOutTradeNo(orderOutTradeNo);
rabbitTemplate.convertAndSend(rabbitConfig.getEventExchange(),rabbitConfig.getOrderCloseDelayRoutingKey(), orderMessage);
```

### 订单微服务-订单超时未支付自动关单-消息监听处理

* 订单微服务消费MQ监听器开发

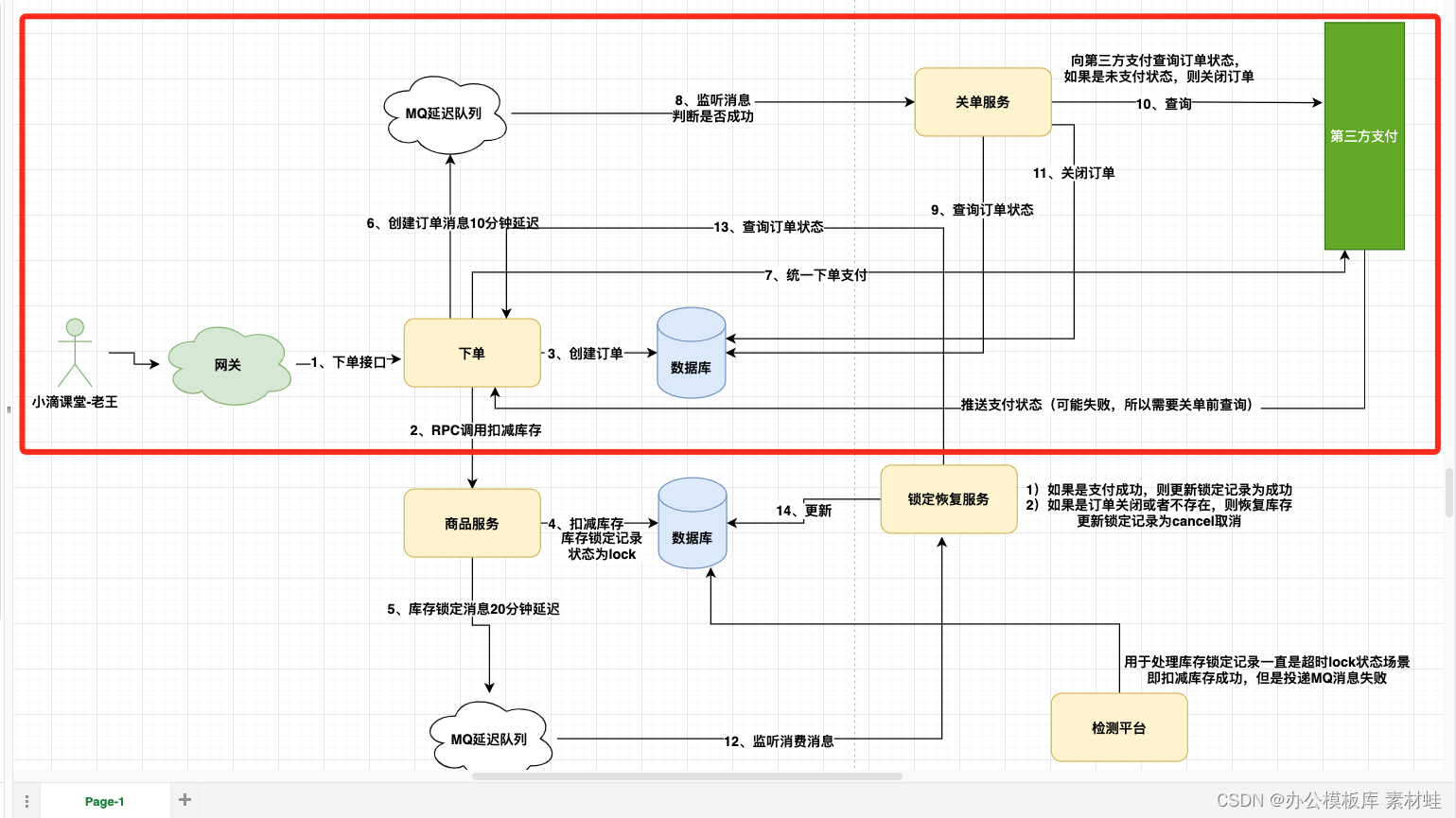

* 流程梳理

![](https://yn-blog.oss-cn-chengdu.aliyuncs.com/v_2023/2024-09-12/2ea455af-c01e-47df-b999-9592fb317651.png)

mq监听

```java
@Slf4j
@Component
@RabbitListener(queues = "${mq.config.order_close_queue}")
public class ProductOrderMQListener {
    @Autowired
    private ProductOrderService productOrderService;

/**
     *
     * 消费重复消息，幂等性保证
     * 并发情况下如何保证安全
     */
    @RabbitHandler
    public void closeProductOrder(OrderMessage orderMessage, Message message, Channel channel) throws IOException {
        log.info("监听到消息：closeProductOrder:{}",orderMessage);
        long msgTag = message.getMessageProperties().getDeliveryTag();
        try{
            boolean flag = productOrderService.closeProductOrder(orderMessage);
            if(flag){
                channel.basicAck(msgTag,false);
            }else {
                channel.basicReject(msgTag,true);
            }
        }catch (IOException e){
            log.error("定时关单失败:",orderMessage);
            channel.basicReject(msgTag,true);
        }
    }
}
```

队列监听，定时关单操作

```java
@Override
public boolean closeProductOrder(OrderMessage orderMessage) {
    ProductOrderEntity productOrderDO = baseMapper.selectOne(new QueryWrapper<ProductOrderEntity>()
            .eq("out_trade_no",orderMessage.getOutTradeNo()));
    if(productOrderDO == null){
        //订单不存在
        log.warn("直接确认消息，订单不存在:{}",orderMessage);
        return true;
    }
    if(productOrderDO.getState().equalsIgnoreCase(ProductOrderStateEnum.PAY.name())){
        //已经支付
        log.info("直接确认消息,订单已经支付:{}",orderMessage);
        return true;
    }
    //向第三方支付查询订单是否真的未支付 todo
    String payResult = "";
    //结果为空，则未支付成功，本地取消订单
    if(StringUtils.isBlank(payResult)){
        baseMapper.updateOrderPayState(productOrderDO.getOutTradeNo(),ProductOrderStateEnum.CANCEL.name(),ProductOrderStateEnum.NEW.name());
        log.info("结果为空，则未支付成功，本地取消订单:{}",orderMessage);
        return true;
    }else {
        //支付成功，主动的把订单状态改成UI就支付，造成该原因的情况可能是支付通道回调有问题
        log.warn("支付成功，主动的把订单状态改成UI就支付，造成该原因的情况可能是支付通道回调有问题:{}",orderMessage);
        baseMapper.updateOrderPayState(productOrderDO.getOutTradeNo(),ProductOrderStateEnum.PAY.name(),ProductOrderStateEnum.NEW.name());
        return true;
    }
}
```
